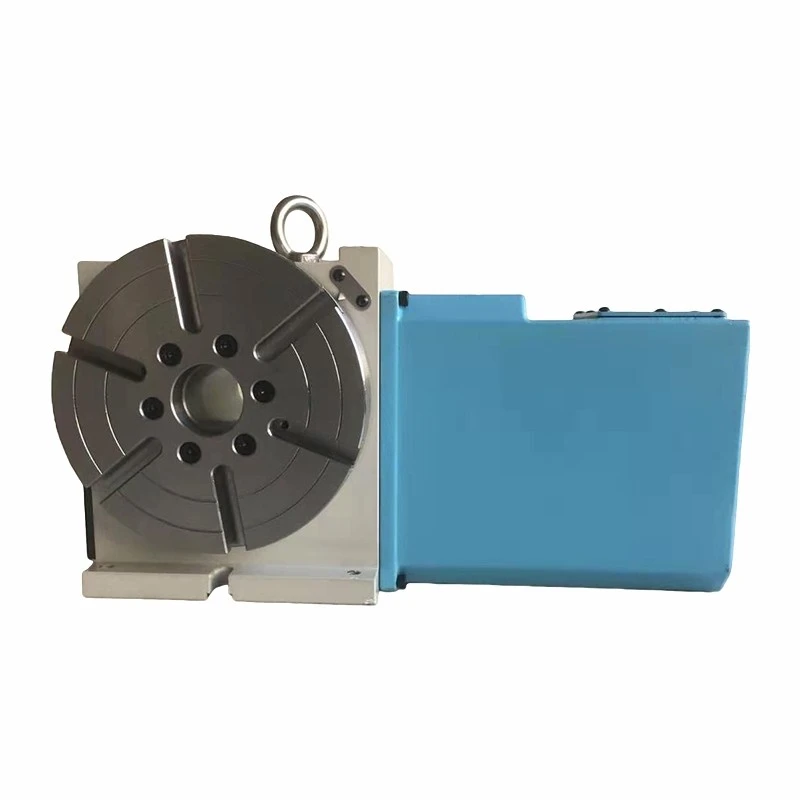

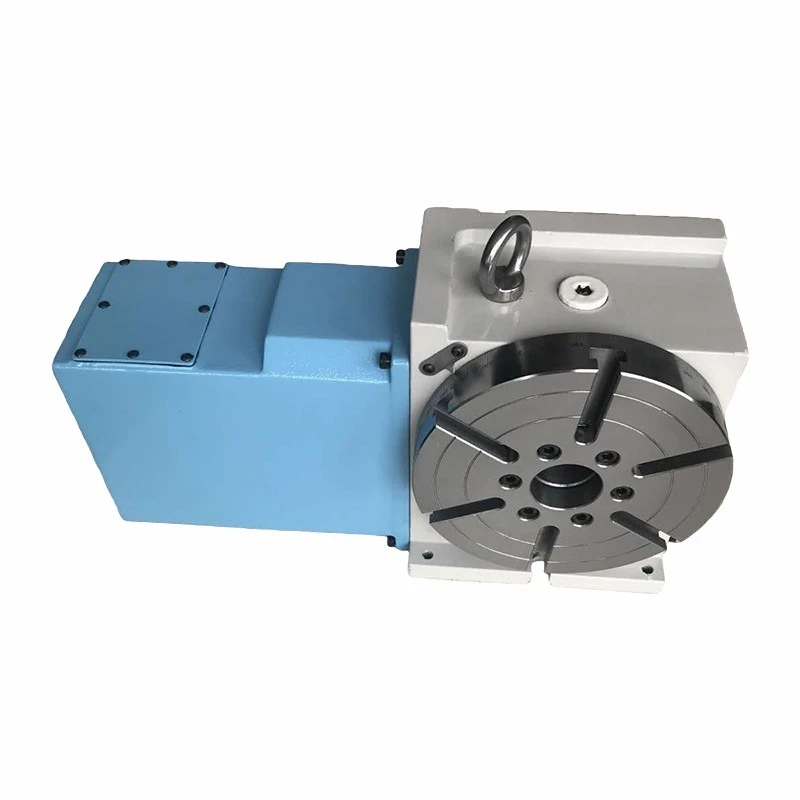

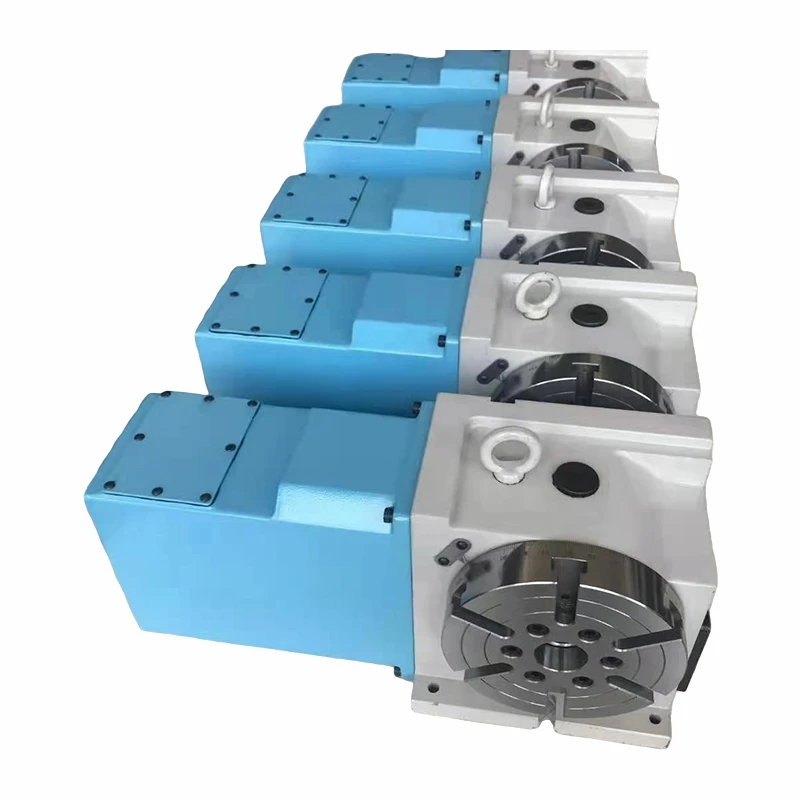

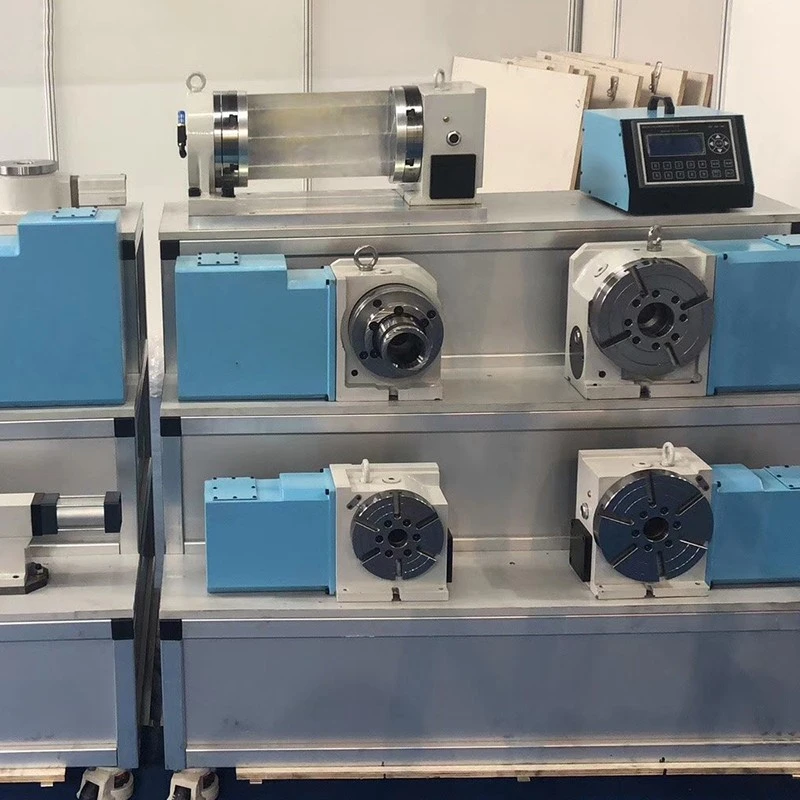

Hög precision 4:e axeln roterande bord

High Precision 4th Axis Rotary Bord har alla radiella-axiallager. Snäckväxeln finns i koppar och legerat stålmaterial. Bland dem erbjuder snäckväxlar i legerat stål överlägsen slitstyrka och högre vridmoment jämfört med koppar, vilket gör dem mer motståndskraftiga mot belastning-inducerat slitage när de appliceras på lutningsaxeln på 4-axliga maskiner.

1.Hög precision: Utrustad med japansk-tillverkade dubbla-snäckväxlar. Snäckväxelmaterialet ger ökad slitstyrka och längre livslängd.
2.Hög styvhet: Använder radiella-axiallager, som lätt kan hantera tunga-klippoperationer.
3. Mångsidighet: Har en stor-bländardesign för alla modeller, vilket möjliggör mer flexibla fixturapplikationer.
4. Vattentät prestanda: Full vattentät plåtdesign med en vattentät klass IP65 eller högre.
5. Estetisk design: Färg-exteriörfinish appliceras på alla modeller, vilket förkroppsligar den nya estetiken av mekaniskt hantverk.

Kabeldragning:

The High Precision 4th Axis Rotary Table har en 2-stifts kabel och 2 ledningar (vita) här:
2-stiftskabel är för hembrytare (NC-typ), den har 2 ledningar:
brunt och blått

(om din cnc-kontroller behöver 0v som hemmaingångssignal, anslut blå till 0v och brun till heminsignal)

(om din cnc-kontroller behöver 24v som hemmaingångssignal, vänligen anslut brunt till 24v och blått till heminsignalen)

De två vita ledningarna är för BRAKE-magnetventiler DC24V + , - POWER. Bromsen är normal öppen när den trycks ned
solenoid aktiv, bromsen fungerar.

High Precision 4th Axis Rotary Table Standard monteringsfläns är 80*80 mm, PCD är Φ90

Om servomotorn kommer från ett annat företag och dimensionen är annorlunda, vänligen kontakta oss.

SKQ-12160 Utväxling är 1:60

SKQ-12200 Utväxling är 1:72

Inställning för TAC2004M-regulatorns parametrar:

Vi har redan konfigurerat elektronisk utväxling till servodrivrutin, vänligen ställ bara in CNC-styrenhetens statusparameter nr.33 Bi3=1
